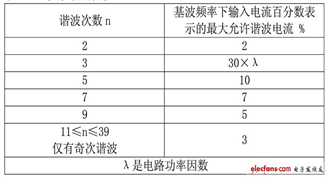

巴西INMETRO認證中對LED燈管的THD及PF值提出要求：在AC127Vac和AC220Vac 下測試LED 燈管的PF≥0.92，其奇次諧波電流不應超過下方表格的對應值。通過巴西日光燈THD要求一直是客戶工程師朋友所苦惱的問題，市場上同類高PF非隔離方案都需要通過外圍增加諧波補償RC電路，這不僅增加成本還會影響一致性。
美芯晟成功推出的MT785XBL是一款內部集成THD補償，無啟動電阻，無COMP電容，集成高壓?jiǎn)?dòng)電流源供電的高PF低THD非隔離LED驅動芯片。MT785XBL不需加外圍RC進行補償，THD性能對電感量大小無要求，可同時滿足所有LED照明國家高PF非隔離應用需求，包括但不限于印度BIS、巴西INMETRO、韓國KC、臺灣BSMI、澳洲SAA等。
MT785XBL擁有優秀的產品特點，已得到客戶的一致認可。同時，部分大客戶大規模使用，使其產品更具有競爭力。
單級功率因數調制（PF>0.9）
高壓供電，無需啟動電阻及供電電路
內置補償電路，無需COMP電容
集成THD補償電路，THD<15%
高次諧波失真抑制
高精度的LED輸出電流 (±3%)
優異的線性和負載調整度 (±2%)
準諧振工作模式
多重保護機制
尤其值得指出的是，搭載美芯晟核心技術和自有知識產權，MT785XBL著重解決了市場中同類產品面臨的受潮后影響輸出電流、THD值受外圍參數影響一致性、外圍復雜等問題。
>>>> 產品優勢突出體現在
■ 無COMP電容，徹底解決了潮濕、灌膠等影響輸出電流的干擾，提高了系統的可靠性；
■ 內置了THD補償，不需要加外圍RC進行補償，支持66V輸出電壓可滿足巴西分次諧波測試要求；
■ 主功率電感的感量對THD影響小，相比市場上相同的方案電感的成本可更低 。
■ 可以和老一代APF非隔離芯片MT7842B系列及同類競品系列進行直接替換，不需焊接COMP電容、RC補償，不需要重畫PCB。

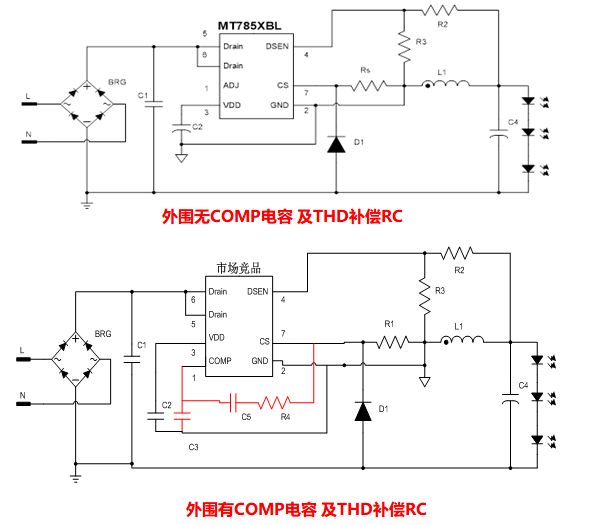

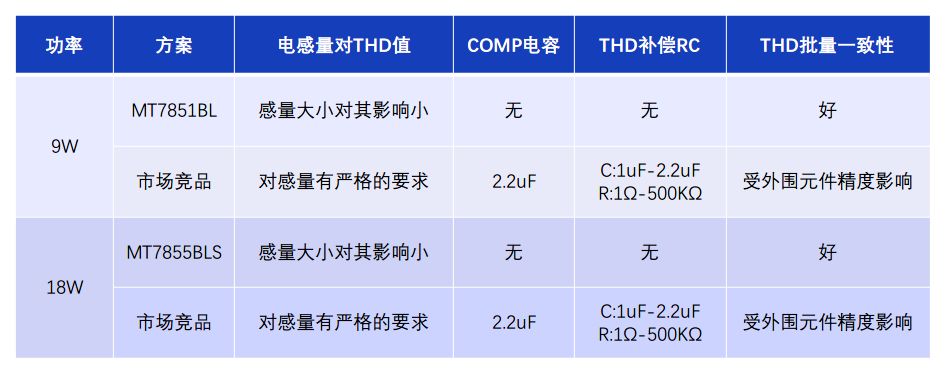

>>>> 應用外圍BOM對比

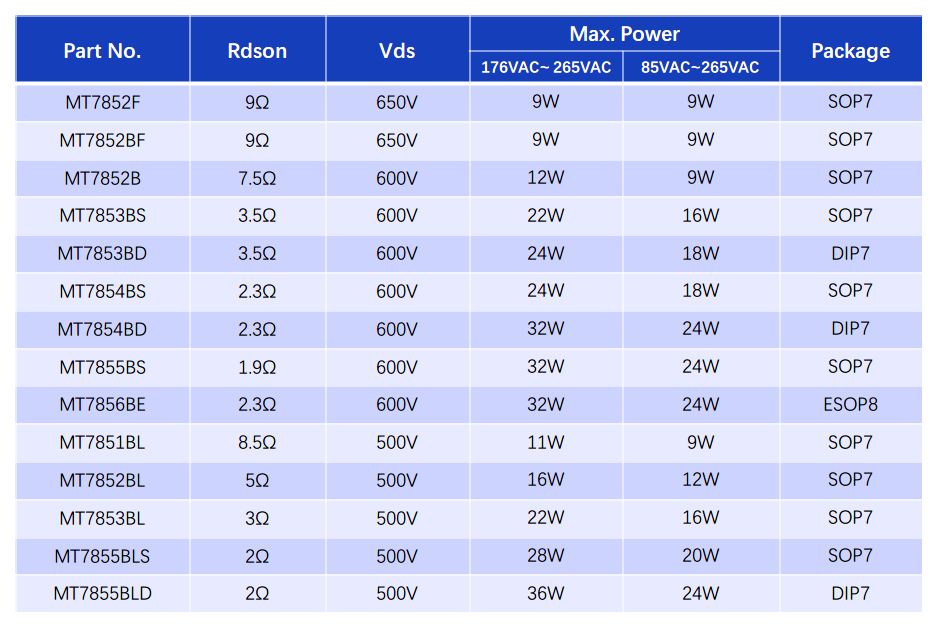

>>>> 產品選型表

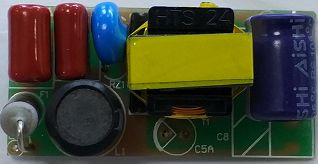

MT7855BL-18W日光燈方案是一款非隔離、高PF且外圍簡潔的 AC-DC LED驅動電源方案，徹底解決了潮熱環境下衍生的多種問題。MT785XBL巴西日光燈管解決方案優勢對比甚是明顯。
MT7855BL日光燈方案集成度高，外圍不需要COMP電容、不需要加THD補償?shù)腞C電路，外圍成本節省了2個電容及1個電阻。且該日光燈方案可以輕松過EMI，外圍簡單好處理。
MT7855BL日光燈方案內置數字積分器，THD性能對電感量大小無要求，且生產批量一致性好，奇次諧波滿足IEC61000-3-2要求。
MT7855BL日光燈方案管腳兼容業內同類產品，客戶替代不需要更換PCB，直接去掉COMP電容及補償?shù)腞C即可。

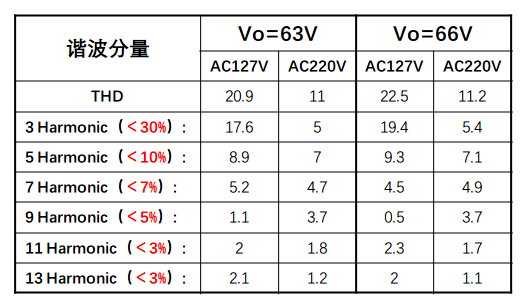

巴西LED燈管的差異BOM及THD性能對比如下：
