開關電源因其效率高、功率密度大而在電源領域得到廣泛應用，但傳統的橋式整流、大電容濾波的開關電源功率因數一般在0.50-0.76，會對電網造成嚴重污染，從而成為電力公害。為此，國家技術監督局1994年頒布《電能質量公用電網諧波》標準GB/T14549-93、國際電工學會1988年對諧波標準IEC555-2 進行了修正、歐洲制定了IEC1000-3-2 標準。隨著技術的發展，滿足諧波國標的采用升壓變換器結構的有源PFC電路，在中大功率電源設計中成為了主流。

美芯晟基于在電源模擬芯片行業的多年耕耘，推出增強版PFC控制器MT9570，該芯片特點是優化的總諧波失真(THD)性能，從而輕松實現PF>0.99，THD<5%@滿載/AC230V，滿足IEC61000-3-2標準，同時系統方案支持調光應用，50%負載THD<6%，10%負載THD<20%。

MT9570集成EN待機功能實現超低待機功耗，實現靜態電流13uA，采用增強型EA，在啟動和動態負載期間還具備更小的過沖/下沖，集成誤差放大器易于環路設計，為廣大客戶工程師朋友提供性能可靠的PFC電源國產替代解決方案，可廣泛應用于USB-PD充電器、AC-DC適配器、LED驅動器、工業電源、電動工具等領域。

MT9570 典型應用電路圖

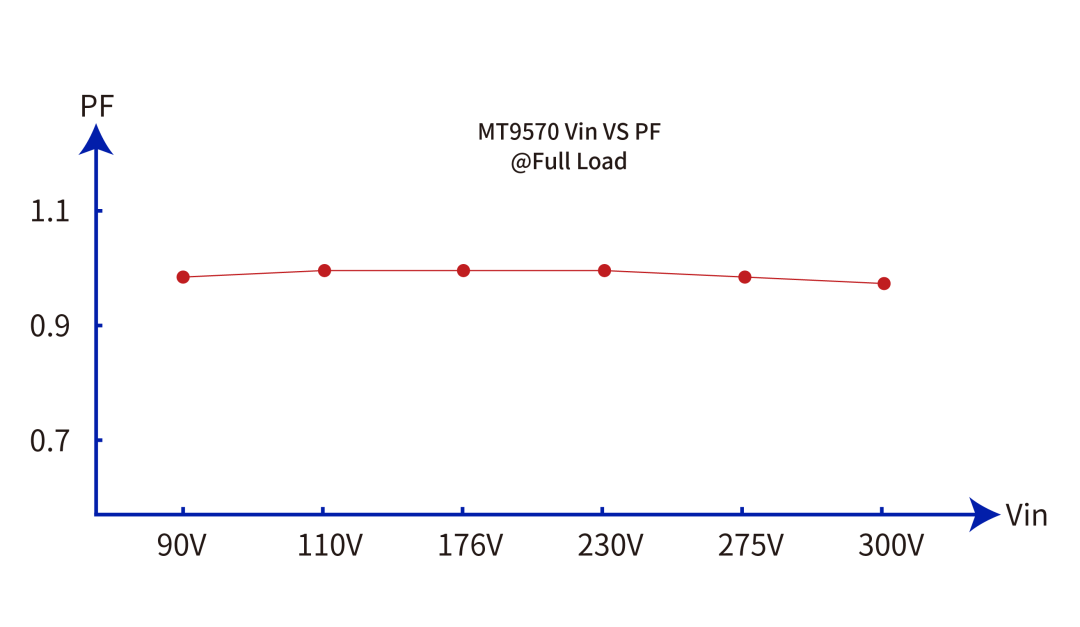

■  高功率因數：PF≥0.99

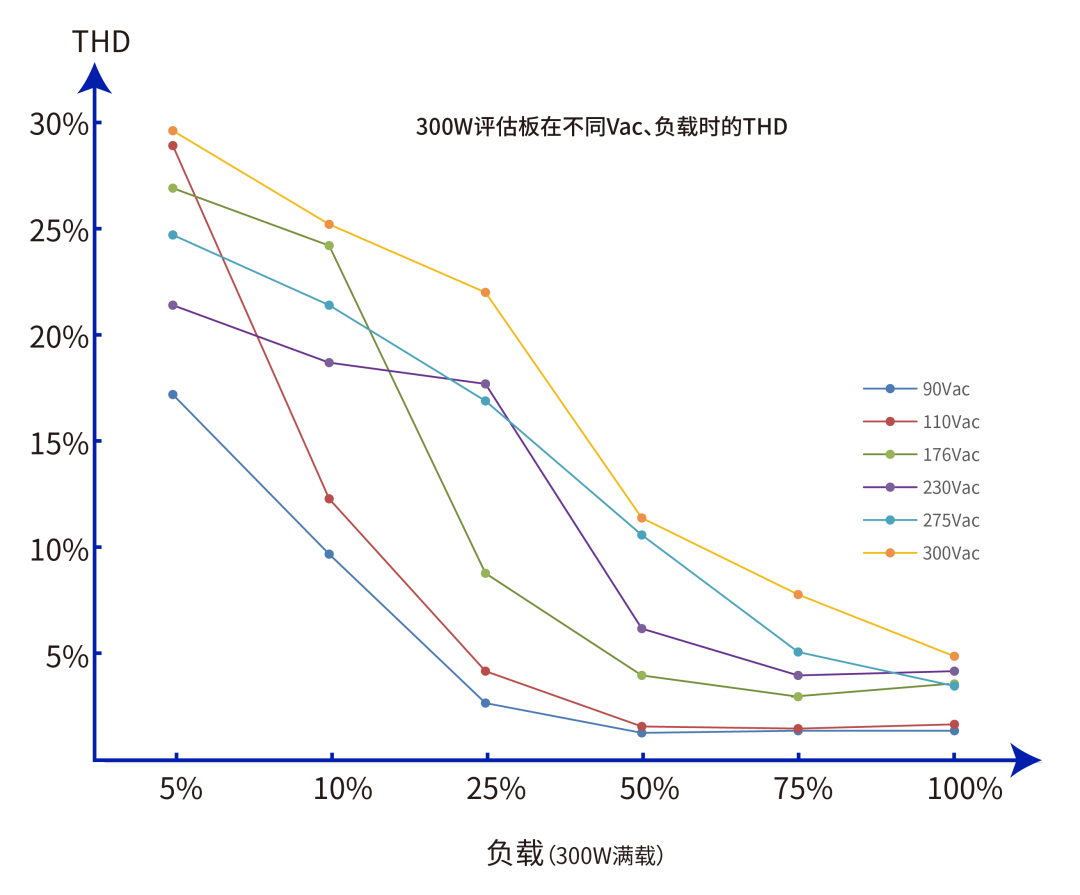

■  低THD值：采用THD增強技術，滿載全電壓范圍<5%，支持調光應用，輕載下也能滿足THD要求

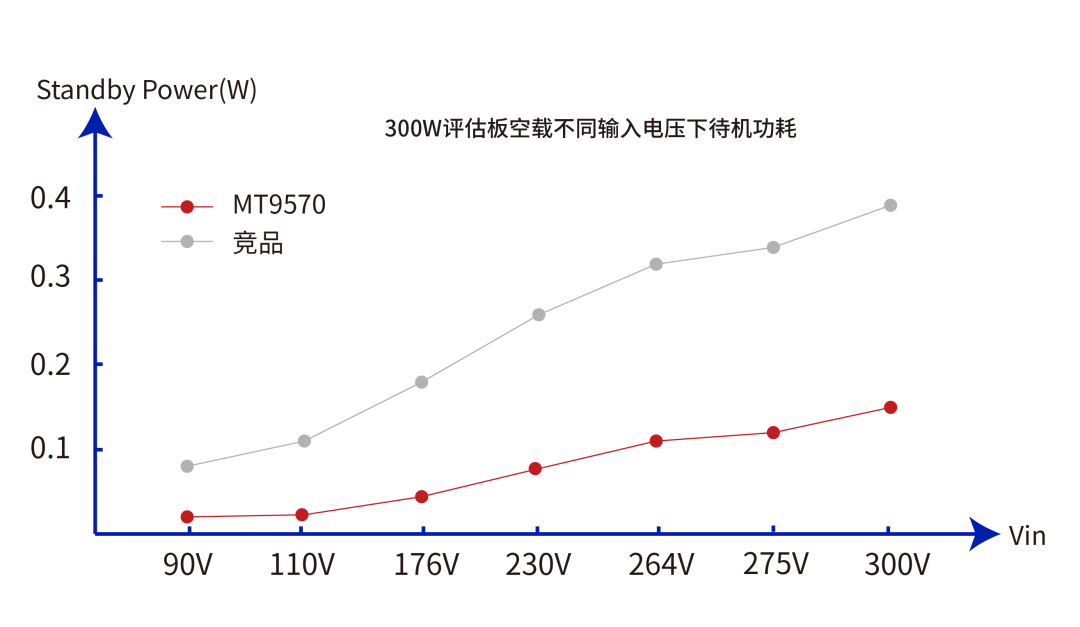

■  超低待機功耗：集成EN待機功能實現超低待機功耗，超低靜態電流13uA

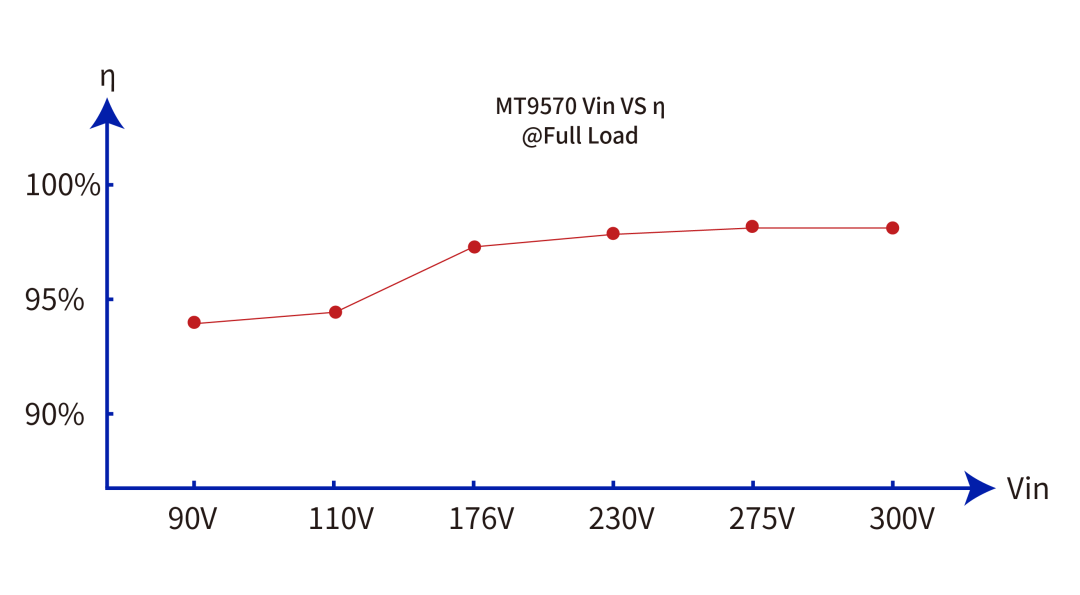

■  高效率：效率≥97% @230Vac

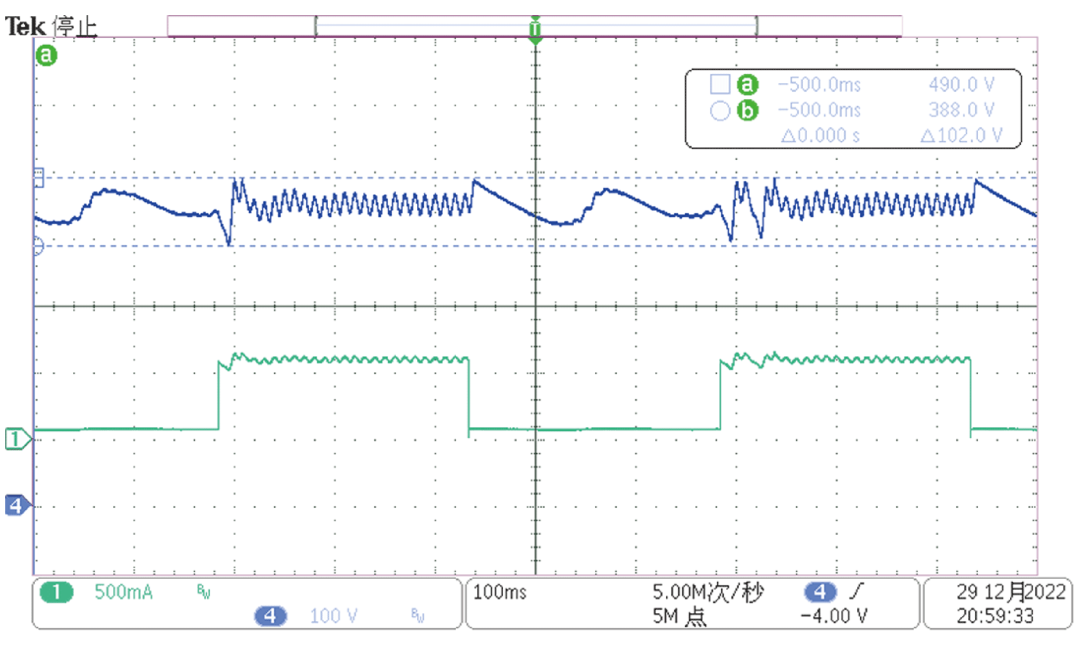

■  動態響應好：采用增強型EA，負載變化動態響應快，可極短時間內穩定輸出電壓

CH1：Io    CH4：Vo

■  豐富的保護功能：集成多種保護特性，如過壓保護、過流保護、熱關斷、欠壓檢測、開/短路保護等，持續檢測輸入電壓和輸出電壓、MOSFET電流和芯片溫度，以保護系統免受損害，使PFC級極其強固和可靠

■  200W工礦燈非隔離方案：MT9570+MT7860+MT8820S+MT7323，200V 1A 三合一調光驅動方案

200W 方案demo

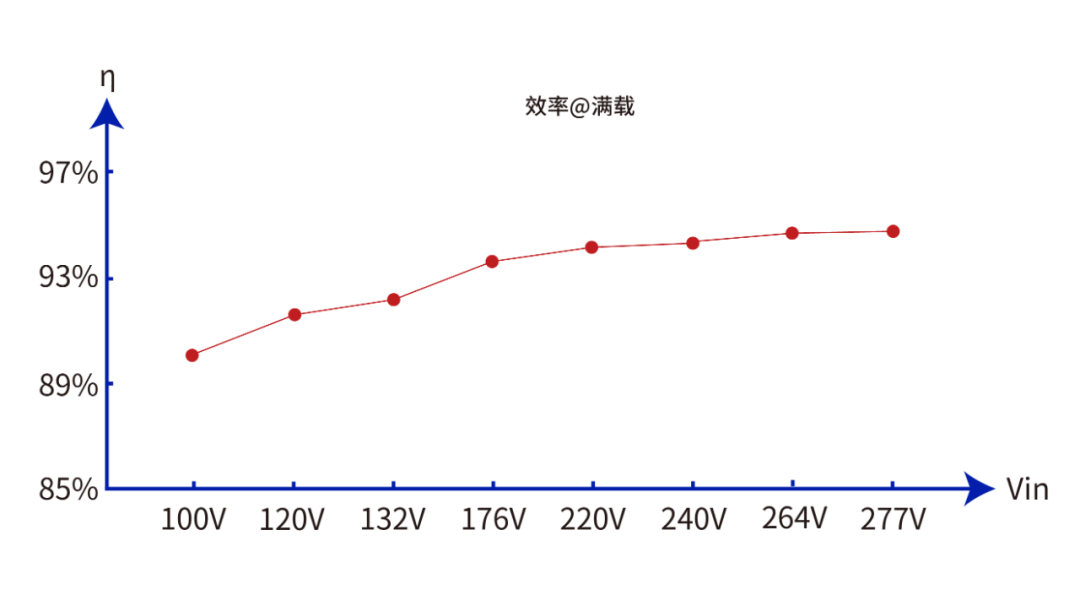

■ 效率&PF：

■  0-10V調光曲線：

美芯晟科技將繼續奮斗，自主研發高質量芯片激發創新活力，在現有基礎上對產品進行升級優化和迭代創新，為客戶提供更多滿意的產品方案。

*本文提及的測試結果為實驗室條件下得出，實際產品視應用環境和批次差異，可能會存在不同，美芯晟科技保留最終解釋權。
