MT2205B是一款集成10mΩ/60V MOS的副邊同步整流IC。它可以替代flyback轉換器中的肖特基二極管，以實現更高的效率和更好的散熱性能。

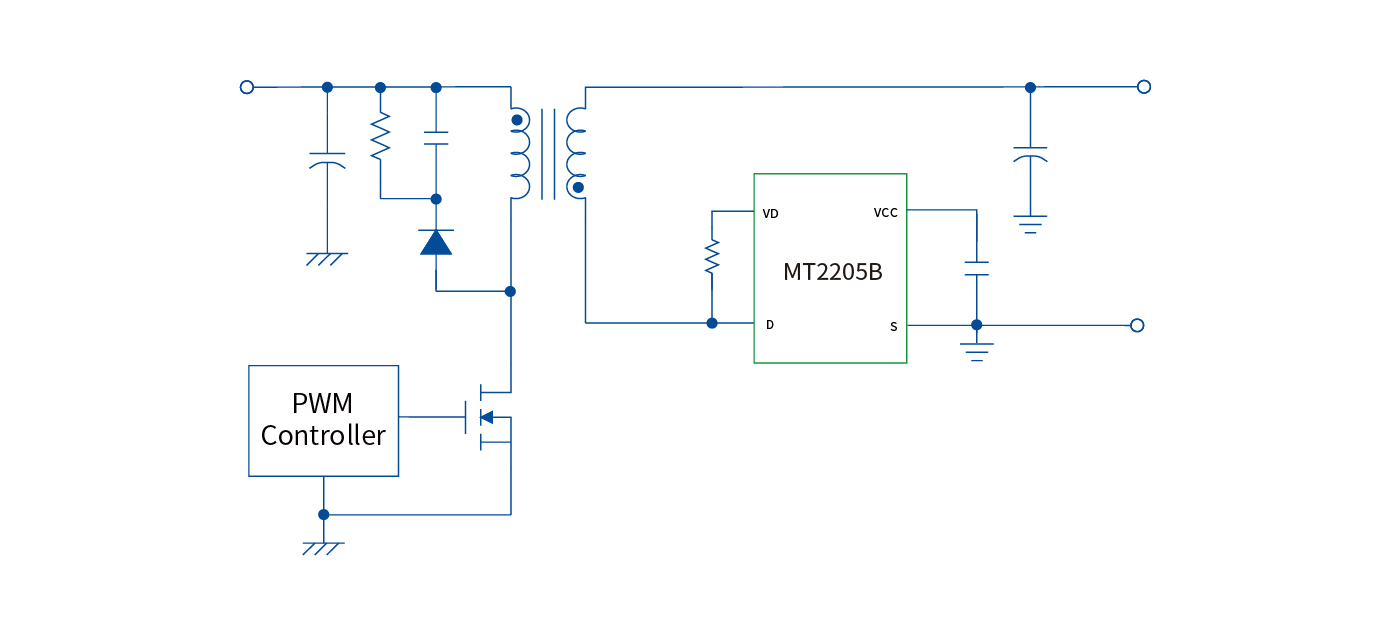

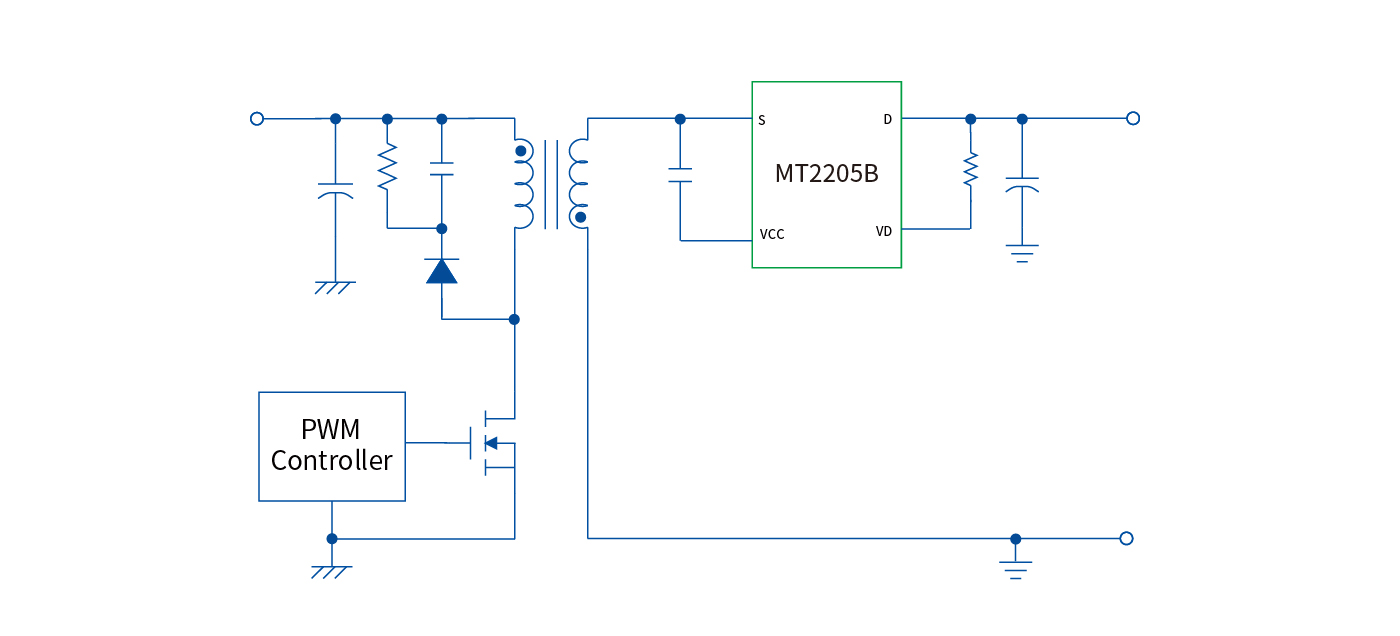

MT2205B支持High Side和Low Side配置，可工作于斷續導通模式（Discontinuous Conduction Mode，DCM）、連續導通模式（Continuous Conduction Mode，CCM）和準諧振模式（Quasi-Resonant Mode，QRM）。芯片內置供電電路，無需外加輔助繞組與供電電路，BOM成本低。

當副邊電流接近0時，MT2205B可以將內部MOS快速關斷來防止和原邊產生共通。獨特的slew rate檢測設計能保證在啟動階段不會因?yàn)檎鹗庪妷憾鴮?dǎo)致芯片誤導通。

• 內置10mΩ/60V MOS

• 精確控制MOS開關時機并防止MOS誤導通

• 內置供電電路，無需輔助繞組與供電電路

• 支持CCM/DCM/QRM工作模式

• 20ns快速關斷延時

• 支持High Side和Low Side配置

• 優異的動態響應

• SOP8封裝
