2023年WPC引入MPP技術升級充電標準到Qi2.0,無線充電功率提升到15W,預計今年發布的Qi2.2 標準,將通用無線充電功率提升至25W,只需一個磁吸無線充電器,就能適用于各種支持 Qi2 的設備,實現充電速度更快、效率更高。
無線充電在AI的賦能下,正從單一的能量傳輸工具演變?yōu)橹悄苣茉垂芾硐到y(tǒng)的核心組成部分。未來,隨著AI技術的不斷突破,無線充電將在消費電子、智能交通、工業醫療等領域?qū)崿F(xiàn)更廣泛的應用,推動能源利用的智能化和高效化。
美芯晟科技最新推出一款支持MPP 25W的大功率高集成度無線充電發射端芯片MT5820,采用先進的磁感應技術,完全符合最新WPC Qi2.2標準,支持BPP、EPP和MPP(5W/15W/25W)三種功率配置,集成一芯多充功能,最高傳輸功率可達100W。
MT5820可廣泛應用于無線充電器、磁吸充電寶、車載支架以及一芯多充等領域,為智能手機、可穿戴設備、醫療設備、智能家居及工業設備等提供高效、安全的無線充電解決方案。
產品特性
輸出功率最高100W
內置ARM Cortex M0及64kB MTP, 32kB ROM 和 16kB SRAM
支持BPP/EPP/MPP
內置Buck/Boost Controller,三對N-MOSFET驅動
支持兩通道Q值檢測
支持解調動態閾值跟蹤
支持QC 2.0/3.0、USB PD、SCP、FCP、UFCS
支持高邊/低邊電流檢測
內置高速12-bit 100kSPS SAR ADC
QFN48L (6mm×6mm) 封裝

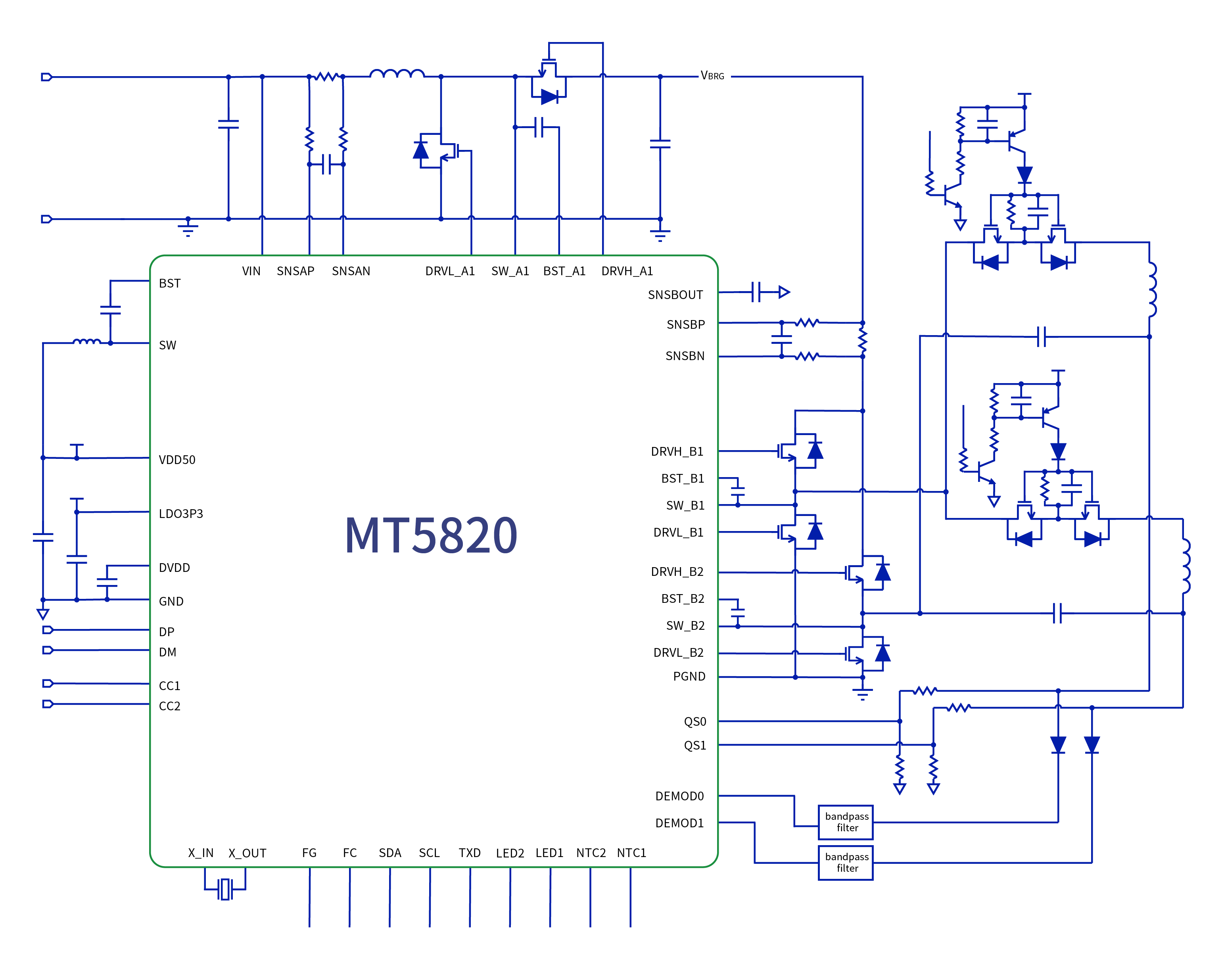

MT5820 應用原理圖
MT5820一芯多充功能依托于它的高集成度設計,芯片集成了高性能ARM Cortex M0處理器,配備了16KB SRAM、32KB ROM和64KB MTP存儲器,具備強大的處理能力和代碼空間,靈活支持客戶私有協議。
同時,MT5820還內置了Buck/Boost Controller和三對N-MOSFET驅動,實現一芯三充功能,可同時給手機、手表、耳機等進行充電。單顆芯片的高集成度為客戶的設計開發提供了方便,降低了整體方案的空間和成本。
MT5820兼容不同的無線充電標準,支持BPP、EPP和MPP(5W/15W/25W)三種功率配置,支持相位解調功能,可根據設備的充電需求自動調整輸出功率,從而實現快速充電和安全充電的最佳平衡,提升不同設備之間的兼容性,其優秀的EMI性能提高了充電的穩定性。一個無線充電器即可為多種設備充電,為用戶帶來便利和靈活的充電體驗,滿足多樣化的應用場景。
無線充電“一芯多充”主控芯片在應用、成本和技術性能等方面均展現出了明顯的優勢。它不僅簡化了充電過程,提升了用戶體驗,還通過降低系統成本和提高充電效率,為制造商和消費者帶來了更大的價值,將在智能家居、工業控制、自動駕駛等領域得到更廣泛的應用,為用戶提供更加便捷和高效的充電解決方案。
*本文提及的測試結果為實驗室條件下得出,實際產品視應用環境和批次差異,可能會存在不同,美芯晟科技保留最終解釋權。
